IdealSpark® ESP32 Development Board Integrated 2.9 cm ST7789 135x240 TFT LCD Display, WiFi+BL Wireless Module, CH340 Driver USB Type-C for Arduino Micropython

Board description

The Dual Core 30pin ESP32-WROOM-32S 32d is compatible with the Arduino IDE. To get started, you'll need to install the ESP32 board definitions through the Arduino Board Manager. Here’s how:

  1. Install the Board Package:
    In the Arduino IDE, open File > Preferences and add the following URL to the “Additional Boards Manager URLs” field:
    https://dl.espressif.com/dl/package_esp32_index.json

  2. Use the Board Manager:
    Go to Tools > Board > Boards Manager, search for “ESP32,” and install the package provided by Espressif.

  3. Select Your Board:
    Once installed, select the appropriate ESP32 board from Tools > Board. Your Dual Core ESP32-WROOM-32S should appear in the list, allowing you to program it using the familiar Arduino environment.

With these steps, you can leverage the Arduino IDE to develop and upload code to your ESP32 board.

Modulenaam in Arduino IDE: ESP32 Dev Module

                      ┌──────────────────────────────────┐

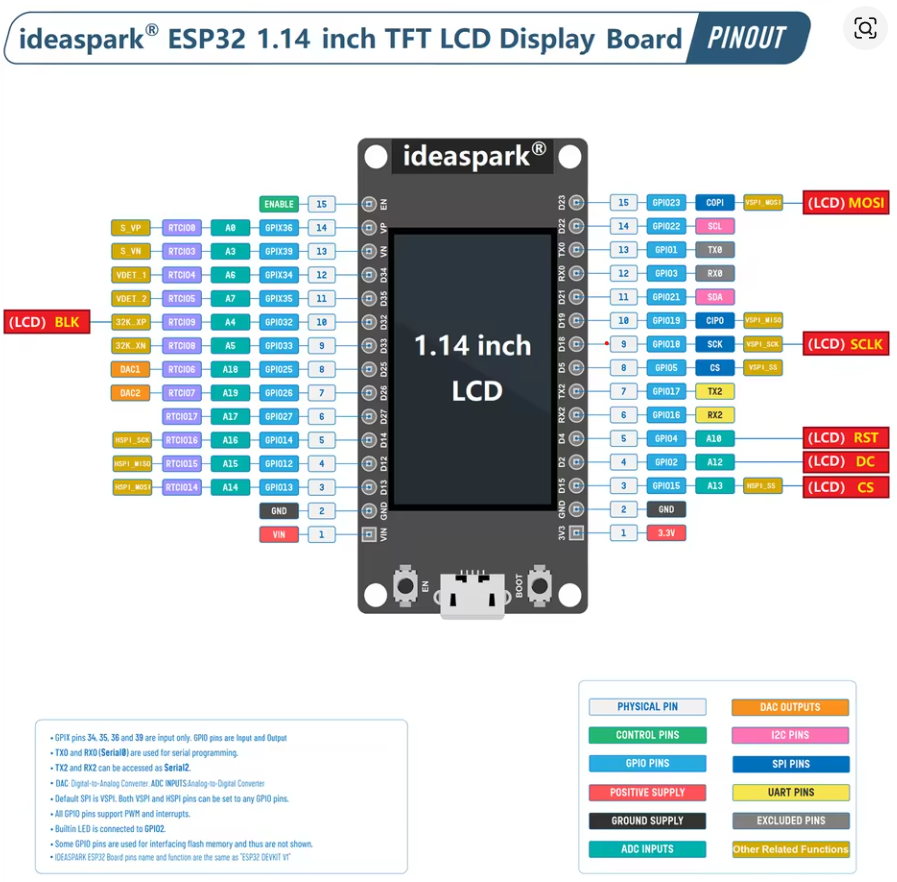

                      │   Ideaspark® ESP32 1.14" LCD     │
                      │        TFT Display Board          │
                      │                                  │
Left Side             │                                  │            Right Side
──────────────────────┤                                  ├──────────────────────────────
(15)  EN        ─────▶│ EN / Enable                      │◀──── GPIO23  VSPI_MOSI   (LCD MOSI)
(14)  GPIO36     ─────▶│ A0 / RTCIO08                    │◀──── GPIO22  SCL         (I2C Clock)
(13)  GPIO39     ─────▶│ A3 / RTCIO03                    │◀──── GPIO1   TX0         (USB Serial TX)
(12)  GPIO34     ─────▶│ A6 / RTCIO04                    │◀──── GPIO3   RX0         (USB Serial RX)
(11)  GPIO35     ─────▶│ A7 / RTCIO05                    │◀──── GPIO21  SDA         (I2C Data / LCD BLK)
(10)  GPIO32     ─────▶│ A4 / RTCIO09                    │◀──── GPIO19  VSPI_MISO   (SPI MISO)
 (9)  GPIO33     ─────▶│ A5 / RTCIO08                    │◀──── GPIO18  VSPI_SCK    (LCD SCLK)
 (8)  GPIO25     ─────▶│ DAC1 / RTCIO06                  │◀──── GPIO5   VSPI_SS     (SPI CS)
 (7)  GPIO26     ─────▶│ DAC2 / RTCIO07                  │◀──── GPIO17  TX2         (UART2 TX)
 (6)  GPIO27     ─────▶│ GPIO / RTCIO17                  │◀──── GPIO16  RX2         (UART2 RX)
 (5)  GPIO14     ─────▶│ HSPI_SCK / RTCIO16              │◀──── GPIO4   A10         (LCD RST)
 (4)  GPIO12     ─────▶│ HSPI_MISO / RTCIO15             │◀──── GPIO2   A12         (LCD DC)
 (3)  GPIO13     ─────▶│ HSPI_MOSI / RTCIO14             │◀──── GPIO15  A13         (LCD CS)
 (2)  GND        ─────▶│ Ground                          │◀──── GND     —           Ground
 (1)  VIN        ─────▶│ Power In (5V)                   │◀──── 3.3V    —           Power Out (3.3V)
──────────────────────┤                                  ├──────────────────────────────
                      │          USB-C Port              │
                      └──────────────────────────────────┘


Graphics

Graphic LIbrary

https://learn.adafruit.com/adafruit-gfx-graphics-library?view=all

Char Set


Sleep and Wake up

Sleep types

  • Light sleep → handig bij korte pauzes, reageert snel op beweging.

  • Deep sleep → goed als er langere tijd geen beweging is (bespaart veel stroom).

  • Hibernation → enkel nuttig als je op batterij werkt en uren/dagen wilt slapen;
    je moet dan alles opnieuw initialiseren bij wake (display, DHT, Wi-Fi, etc.).

Slaapmodus CPU actief? RTC actief? RAM behouden? Typisch verbruik
Light sleep ❌ Nee ✅ Ja ✅ Ja ~1–5 mA
Deep sleep ❌ Nee ✅ Ja ❌ Nee (RAM weg) ~0.1 mA
Hibernation ❌ Nee ❌ Nee ❌ Nee ~5–10 µA
Functie Deep Sleep Hibernation
Wake via timer ✅ ✅
Wake via GPIO EXT0 ✅ ✅
Wake via GPIO EXT1 ✅ ❌
ULP / touch wake ✅ ❌
RTC memory bewaren ✅ ❌
Verbruik ~100 µA ~10 µA

(RTC memory: Klein stukje geheugen dat optioneel behouden blijft tijdens deep sleep.)

Hoe het werkt

  • De ESP32 blijft tijdens deep sleep bijna volledig uitgeschakeld.

  • Alleen het RTC-subsysteem (Real-Time Clock) blijft actief.

  • Dat subsysteem bewaakt een klein aantal speciale RTC GPIO’s (zoals GPIO 0, 2, 4, 12–15, 25–27, 32–39).

  • Via EXT0 kun je precies één van die pinnen gebruiken om wakker te worden.

EXT0/EXT1

  • EXT0: slechts één pin, level-triggered (blijft hoog → blijft wakker).

  • EXT1: kan meerdere pins combineren (OR/AND), edge-like gedrag (gaat van low naar high).

# EXT0
esp_sleep_enable_ext0_wakeup(GPIO_NUM_13, 1);  // Word wakker als pin 13 HIGH wordt

# EXT1
esp_sleep_enable_ext1_wakeup(1ULL << 12 | 1ULL << 13, ESP_EXT1_WAKEUP_ANY_HIGH);

Hibernation

# je bereikt hibernation door in deep sleep alle power domains uit te zetten.
esp_sleep_enable_ext0_wakeup(GPIO_NUM_13, 1);  // PIR HIGH wekt op
esp_sleep_pd_config(ESP_PD_DOMAIN_RTC_PERIPH, ESP_PD_OPTION_OFF); // RTC peripherals uit
esp_sleep_pd_config(ESP_PD_DOMAIN_RTC_SLOW_MEM, ESP_PD_OPTION_OFF);
esp_sleep_pd_config(ESP_PD_DOMAIN_RTC_FAST_MEM, ESP_PD_OPTION_OFF);

esp_deep_sleep_start();  // gaat in hibernation omdat alles uit is

Deep Sleep wake op PIR (ANY_HIGH)

#include <esp_sleep.h>

#define PIR_PIN 13  // RTC-capable pin

void setup() {
  pinMode(PIR_PIN, INPUT);            // of INPUT_PULLDOWN als je die wilt gebruiken
  // Wake bij HIGH op deze pin (EXT1, multiple pins mogelijk)
  esp_sleep_enable_ext1_wakeup(1ULL << PIR_PIN, ESP_EXT1_WAKEUP_ANY_HIGH);

  // ... event. nog iets loggen

  esp_deep_sleep_start();
}

void loop() {}

Light Sleep wake op PIR

#include <esp_sleep.h>

#define PIR_PIN 13

void setup() {
  Serial.begin(115200);
  pinMode(PIR_PIN, INPUT);
  esp_sleep_enable_ext1_wakeup(1ULL << PIR_PIN, ESP_EXT1_WAKEUP_ANY_HIGH);
}

void loop() {
  // Doe je werk...
  delay(50);

  // Ga naar light sleep tot PIR HIGH wordt
  esp_light_sleep_start();

  // Wakker! (PIR hield de lijn even hoog; verwerk event)
  Serial.println("Motion detected (woke from light sleep)");
  // kleine debounce
  delay(200);
}
